Аналоги СКБ ИС ЛИР-158: как подобрать замену датчику угловых перемещений
Датчик угловых перемещений ЛИР-158 производства СКБ ИС долгие годы применялся на поворотных столах, делительных головках, круговых осях фрезерных и шлифовальных станков. Когда штатный экземпляр выходит из строя или срок поставки оригинала растягивается на месяцы, перед службой главного механика встаёт вопрос: чем заменить датчик без переделки механики и перепрограммирования системы ЧПУ. Ответ не сводится к поиску «такого же артикула» — важно повторить электрический интерфейс, разрешение и посадочные размеры. В этом материале разберём логику подбора замены и покажем, какие серии датчиков угла способны закрыть эту задачу.
- Назначение ЛИР-158 и когда встаёт вопрос о замене
- Принцип работы датчика угла и что нельзя терять при замене
- Отечественные и импортные аналоги: в чём разница
- Ключевые параметры подбора
- Сравнение ЛИР-158 и типовых аналогов HEIDENHAIN
- Типичные ошибки при подборе замены
- Монтаж и настройка после замены
- Заключение
Назначение ЛИР-158 и когда встаёт вопрос о замене
ЛИР-158 — круговой инкрементальный датчик угла, устанавливаемый непосредственно на вал поворотной оси или через муфту на промежуточный вал редуктора. Он формирует сигналы, по которым система ЧПУ вычисляет текущий угол поворота стола, шпиндельной головки или делительного механизма. Замена требуется в нескольких типовых ситуациях:
- механический износ подшипников или вала датчика после многолетней эксплуатации;
- повреждение при столкновении, обрыве кабеля или попадании СОЖ внутрь корпуса;
- плановая модернизация круговой оси с переходом на другой интерфейс обратной связи;
- невозможность получить оригинальный ЛИР-158 в разумные сроки из-за прекращения выпуска отдельных модификаций.
Во всех этих случаях задача одна — подобрать датчик, который электрически и механически «встанет» на место штатного, чтобы не переделывать посадочные фланцы и не перепрошивать параметры контроллера обратной связи. Подробнее о принципах работы датчиков угла и их разновидностях можно почитать в статье про энкодеры и их разновидности.
Принцип работы датчика угла и что нельзя терять при замене
Круговые датчики этого класса чаще всего построены на оптическом принципе: диск с растровой шкалой вращается между источником света и приёмной матрицей, а система считывает штрихи и формирует периодический сигнал. Часть модификаций ЛИР-158 выдаёт инкрементальный сигнал в формате TTL или синус-косинус, часть дополняется референтной меткой для привязки к нулевой точке при включении станка. При подборе замены нужно сохранить три уровня совместимости:
- механическую — диаметр и тип вала (сплошной или полый), посадочный фланец, диаметр корпуса, момент инерции ротора;
- электрическую — тип выходного сигнала, уровень напряжения питания, разъём и распиновку кабеля;
- метрологическую — разрешение на оборот (число периодов или дискрет), класс точности, максимальную рабочую частоту вращения.
Если хотя бы один из параметров не совпадает, простой заменой корпуса задачу не решить: либо потребуется переходная муфта и адаптер сигнала, либо перенастройка параметров энкодера в системе ЧПУ. Разницу между абсолютным и инкрементальным принципом измерения угла подробно разбирали в статье про абсолютный и инкрементальный энкодер.
Отечественные и импортные аналоги: в чём разница
Функциональные аналоги ЛИР-158 делятся на две группы.
Отечественные аналоги СКБ ИС. Внутри линейки самого производителя есть модификации с похожими электрическими характеристиками, но иным конструктивом крепления или разрешением. Если станок изначально комплектовался круговым датчиком СКБ ИС, логично сначала уточнить у поставщика, какая соседняя серия ближе по посадочным размерам к вышедшему из строя экземпляру — это минимизирует переделки.
Импортные аналоги. Для станков с системами ЧПУ HEIDENHAIN, FANUC или Siemens часто проще подобрать замену среди круговых датчиков, изначально совместимых с этими стойками по интерфейсу EnDat, синус-косинусному сигналу или Drive-CLiQ. В частности, линейка круговых энкодеров RCN производства HEIDENHAIN закрывает широкий диапазон разрешений и посадочных размеров, поэтому её модификации часто рассматривают как альтернативу при отсутствии оригинала ЛИР-158, особенно если станок изначально работает под управлением стойки HEIDENHAIN.

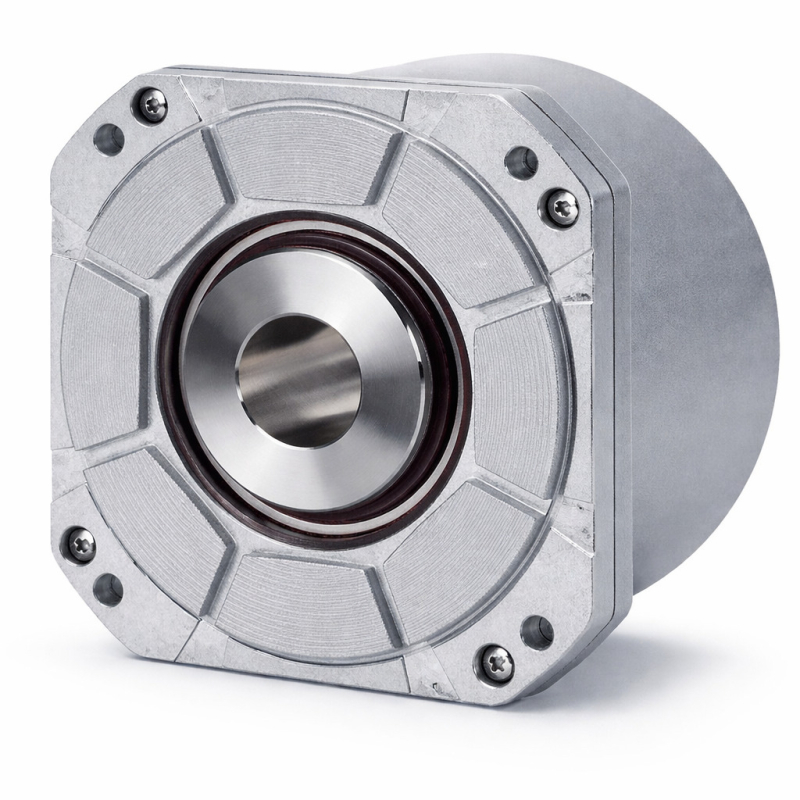

Круговой датчик с интерфейсом EnDat, рассматривается как вариант замены на круговых осях, где ранее применялся ЛИР-158, при переходе на цифровой протокол.
Ключевые параметры подбора
Перед заказом замены соберите паспортные данные штатного датчика — либо со шильдика на корпусе, либо из паспорта на станок. Список параметров для сверки:
- число периодов или дискрет на оборот — определяет реальное разрешение измерения угла;
- тип выходного сигнала — TTL, HTL, синус-косинус (1 Vpp), EnDat, Fanuc-протокол;
- напряжение питания — 5 В или 24 В, важно для совместимости с существующим кабелем;
- диаметр и тип вала — сплошной, полый, конический; наличие статорной муфты;
- максимальная частота вращения и рабочий диапазон температур;
- наличие референтной метки и её положение относительно нулевой точки станка;
- тип разъёма и длина штатного кабеля.
Если оригинал утрачен и снять параметры физически невозможно, стоит поднять электрическую документацию станка или обратиться к поставщику датчиков СКБ ИС — по модели станка и году выпуска обычно можно восстановить исходную спецификацию.

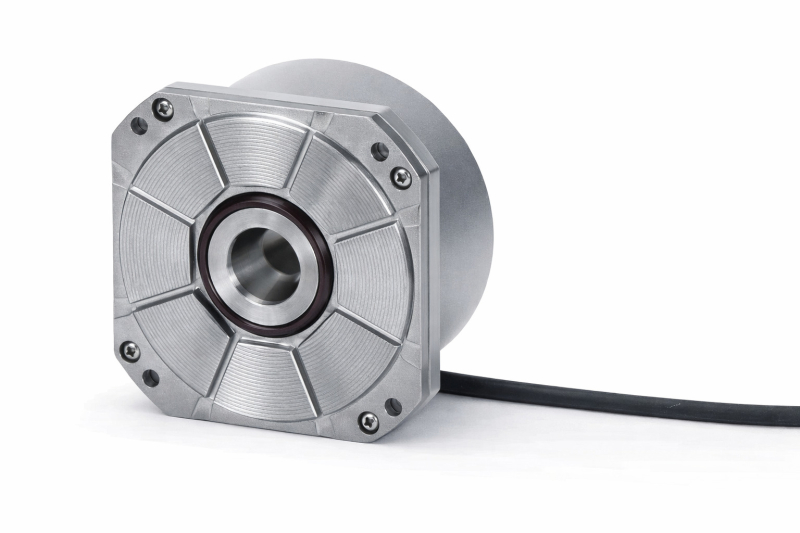

Компактный круговой датчик со сплошным валом, подходит для рассмотрения при переходе на другую линейку измерения угла на поворотной оси.
Сравнение ЛИР-158 и типовых аналогов HEIDENHAIN
Ниже — сравнение по конструктивным признакам, без привязки к конкретным цифрам разрешения: их всегда нужно уточнять по паспорту конкретной модификации.
| Критерий | ЛИР-158 (СКБ ИС) | Серия RCN (HEIDENHAIN) |
|---|---|---|
| Принцип измерения | Оптический, инкрементальный | Оптический, есть абсолютные и инкрементальные версии |
| Типовой интерфейс | TTL / синус-косинус, зависит от модификации | EnDat, синус-косинус 1 Vpp |
| Исполнение вала | Сплошной вал, фланцевое крепление | Сплошной или полый вал, статорная муфта |
| Совместимость со стойкой | Требует уточнения формата сигнала под конкретный контроллер | Изначально ориентирована на стойки HEIDENHAIN, требует проверки при других ЧПУ |
| Доступность поставки | Зависит от текущей номенклатуры производителя | Широкая линейка типоразмеров и разрешений |
На практике итоговое решение принимается не по таблице общих признаков, а по совпадению конкретной модификации с распиновкой и разрешением, заданным в электрической схеме станка. Если станок работает под управлением системы Siemens, стоит также рассмотреть варианты с интерфейсом Drive-CLiQ — эта тема подробнее раскрыта в материале о различиях резольвера и энкодера.
Круговой датчик с высоким разрешением измерения угла, применяется на поворотных столах и осях с повышенными требованиями к точности позиционирования.
Типичные ошибки при подборе замены
По опыту работы с обращениями на замену круговых датчиков можно выделить несколько повторяющихся ошибок:
- Подбор только по внешнему диаметру корпуса. Одинаковый корпус не гарантирует совпадение сигнала и разрешения — без проверки распиновки кабеля станок либо не запустится, либо будет некорректно отрабатывать позиционирование.
- Игнорирование референтной метки. Если у оригинала была метка привязки к нулю, а у аналога она отсутствует или расположена в другом угловом положении, придётся заново выставлять нулевую точку оси и перепроверять параметры станка.
- Установка датчика без соосности. Даже правильно подобранный по электрике датчик выйдет из строя раньше срока, если муфта или фланец не обеспечивают соосность с валом оси — паразитные радиальные нагрузки быстро разбивают подшипники.
- Отсутствие проверки максимальной частоты вращения. На быстрых поворотных осях датчик с заниженным допустимым числом оборотов начнёт терять отсчёт или перегреваться.
- Заказ «по фото», без снятия паспортных данных. Визуально похожие датчики разных серий часто отличаются внутренней электроникой — итог тот же, что и в первом пункте.
Подробнее о том, как ошибки чтения датчика угла проявляются в работе оси, можно прочитать в статье про ошибки чтения энкодера.
Монтаж и настройка после замены
После установки аналога ЛИР-158 порядок действий обычно такой:
- Проверка механической соосности вала датчика и оси — вручную или с помощью индикатора часового типа.
- Контроль зазора и отсутствия осевых нагрузок на подшипники датчика при вращении оси на малой скорости.
- Проверка сигнала на выходе датчика осциллографом или встроенной диагностикой стойки ЧПУ — сравнение амплитуды и формы сигнала с паспортными значениями.
- Привязка нулевой точки оси при отсутствии совпадения референтной метки с исходным положением.
- Пробный цикл отработки полного оборота оси с контролем накопленной погрешности позиционирования.
Если после замены система ЧПУ выдаёт ошибку потери отсчёта или несовпадения абсолютной позиции, стоит проверить и кабельную трассу — повреждённый экран или наводки от силовых линий часто маскируются под неисправность самого датчика. Общий подход к диагностике таких ситуаций описан в материале про потерю абсолютной позиции ЧПУ. Монтажные и наладочные работы такого уровня целесообразно доверить специалистам сервисной службы — при необходимости можно обратиться к услуге проверки и повышения точности станков.
FAQ: частые вопросы
Можно ли поставить импортный аналог вместо ЛИР-158 без замены кабеля?
Только если совпадает распиновка и тип выходного сигнала. В большинстве случаев кабель нужно переделать или заказать переходник под разъём аналога.
Как узнать точное разрешение штатного ЛИР-158, если шильдик стёрт?
Разрешение можно восстановить по электрической схеме станка или по паспорту оборудования, где обычно указана модификация датчика с параметрами.
Подойдёт ли датчик с другой референтной меткой?
Механически он встанет, но потребуется заново привязывать нулевую точку оси в параметрах ЧПУ, иначе позиционирование будет смещено.
Что важнее при подборе — совпадение корпуса или совпадение сигнала?
Совпадение электрического сигнала критичнее: без него станок либо не распознает датчик, либо будет получать искажённые данные о положении оси.
Нужно ли перенастраивать параметры ЧПУ после установки аналога?
В большинстве случаев да — как минимум нужно проверить параметр разрешения энкодера и заново выставить референтную точку оси.
Заключение
Подбор аналога ЛИР-158 — это не поиск визуально похожего датчика, а сверка трёх уровней совместимости: механической посадки, электрического интерфейса и метрологических параметров. Только совпадение по всем трём пунктам гарантирует, что замена встанет на место без переделки муфт, адаптеров сигнала или перенастройки параметров ЧПУ.
Если самостоятельно снять параметры штатного датчика не удаётся или нужна помощь в подборе конкретной модификации под ваш станок, обратитесь к специалистам ООО «Эффективное производство» — поможем определить точный аналог по документации станка и проконтролировать корректность монтажа.
