Аналоги Renishaw OMP40-2: как подобрать замену контактному щупу
Контактный щуп Renishaw OMP40-2 — один из самых распространённых датчиков измерения детали на обрабатывающих центрах. Когда он выходит из строя или срок поставки оригинала растягивается на месяцы, встаёт вопрос: искать точную замену или подбирать аналог. Ошибка в выборе стоит недёшево — несовместимый датчик означает простой станка, доработку приёмника сигнала или потерю точности измерений. В этом руководстве разбираем, какие модели можно рассматривать как замену OMP40-2, чем они отличаются и как проверить совместимость перед закупкой.
- Для чего нужен OMP40-2 и когда его меняют
- Принцип работы щупа для измерения детали
- Аналоги в линейке Renishaw
- Альтернативы других производителей
- Критерии подбора замены
- Сравнительная таблица
- Типичные ошибки при подборе аналога
- Заключение
Для чего нужен OMP40-2 и когда его меняют
OMP40-2 — компактный оптический контактный щуп Renishaw для измерения заготовки и привязки координат непосредственно на столе фрезерного или многоцелевого станка. Он передаёт сигнал касания на приёмник по инфракрасному каналу, что избавляет от проводного подключения и упрощает установку на подвижных узлах станка. Датчик применяется для поиска нуля детали, контроля отклонений формы, автоматической привязки заготовки после установки и промежуточного контроля размеров без снятия детали со стола.
Замену ищут в трёх типичных ситуациях: физическое повреждение щупа после столкновения с инструментом или деталью, выработка ресурса стилуса и механики, а также ситуация, когда оригинальный артикул недоступен в разумные сроки поставки. В любом из этих случаев аналог должен закрыть задачу без потери повторяемости измерений и без изменения логики макропрограмм, уже написанных под стойку ЧПУ.
Принцип работы щупа для измерения детали
Внутри корпуса щупа находится кинематическая опора стилуса — три пары контактов, которые размыкаются при малейшем отклонении наконечника от нейтрального положения. Сигнал касания формируется практически мгновенно и передаётся оптическим модулем на приёмник, установленный в рабочей зоне станка. Стойка ЧПУ фиксирует координаты в момент срабатывания и использует их в цикле измерения — привязке нуля детали, проверке размера отверстия или плоскостности.
Ключевые параметры, которые определяют совместимость и точность: одностороннее повторяющееся отклонение (обычно указывается в микрометрах), тип батареи питания модуля, рабочая дальность оптического канала до приёмника и посадочное крепление на шпиндель или оправку. Именно эти параметры сравнивают в первую очередь при подборе аналога, а не только внешнее сходство корпуса.

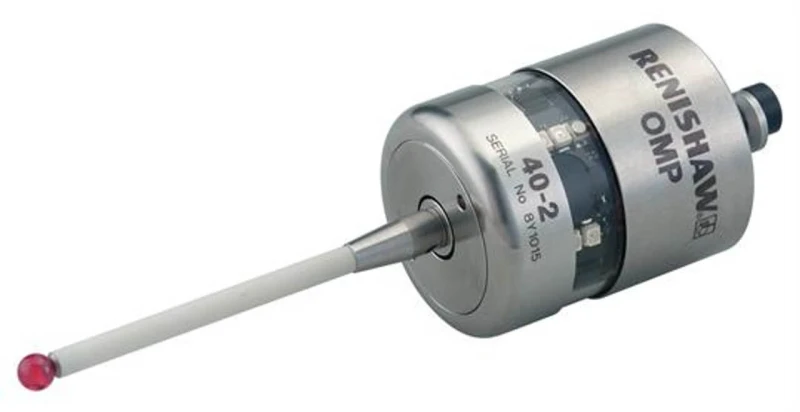

Оригинальный оптический контактный щуп для измерения детали на фрезерных и многоцелевых станках — базовая точка отсчёта при сравнении любых аналогов.
Аналоги в линейке Renishaw
Самый безопасный путь замены — подобрать другую модель того же производителя, совместимую с уже установленным приёмником сигнала. У Renishaw для измерения детали в рабочей зоне применяются, помимо OMP40-2, модели OMP60, OMP400 и RMP40. Они используют схожий протокол оптической передачи, но отличаются по классу точности, дальности сигнала и посадочным размерам.
OMP60 — более крупный и точный датчик, рассчитанный на станки с увеличенным рабочим ходом и более жёсткими требованиями к повторяемости. Он не всегда становится прямой заменой «один к одному» из-за габаритов оправки, но подходит там, где допустима замена оправки или щуп устанавливается в новый инструментальный конус. RMP40 конструктивно ближе к OMP40-2 и часто рассматривается как первый кандидат на замену при выходе оригинала из строя, если приёмник поддерживает оба протокола.

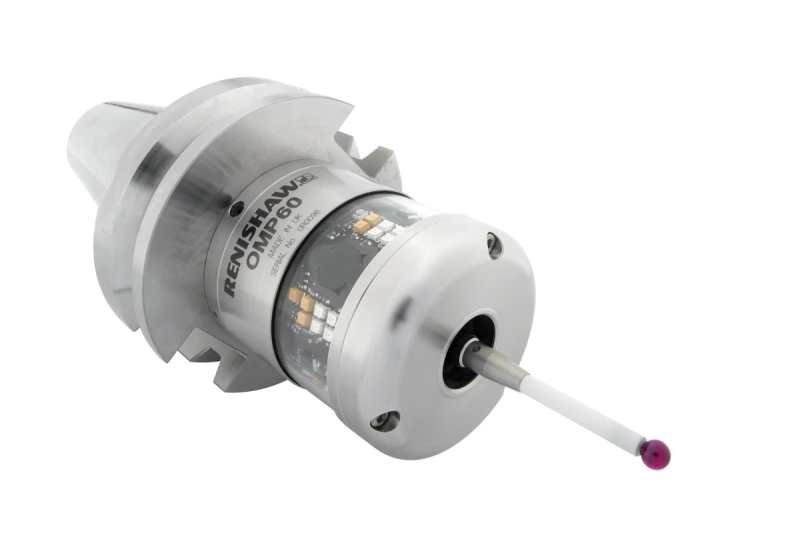

Более крупный щуп для измерения детали в линейке Renishaw — вариант замены, если станок допускает установку под другую оправку и требует повышенного класса точности.
При переходе на другую модель Renishaw важно учитывать не только сам датчик, но и комплектующие — стилусы, батарейные кассеты и инструмент для настройки. Ассортимент щупов Renishaw в каталоге позволяет подобрать совместимую комплектацию без разрозненных закупок у нескольких поставщиков.

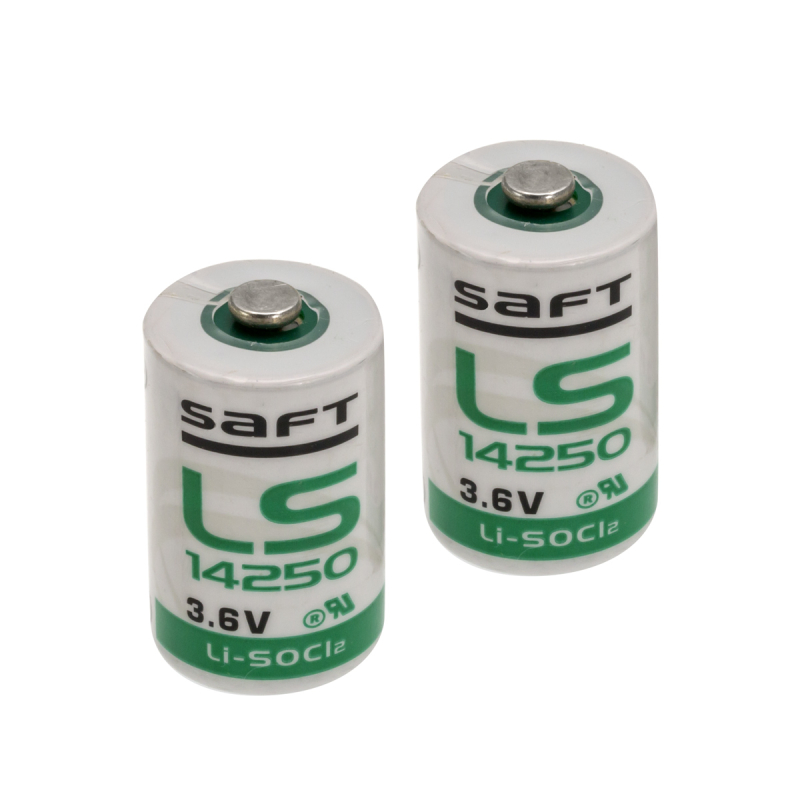

Единая кассета питания для нескольких моделей серии — удобно, если станок эксплуатирует одновременно OMP40-2 и его совместимые аналоги в линейке.
Альтернативы других производителей
Если задача — не измерение детали, а контроль состояния и настройка инструмента (длина, диаметр, поломка режущей кромки), направление поиска аналога другое: здесь конкурируют щупы Blum серии TC. Их не стоит путать функционально с OMP40-2 — это разные задачи, и подмена одного другим не решит проблему привязки заготовки. Тем не менее на практике часто пересматривают весь измерительный контур станка сразу, и щупы контроля инструмента попадают в тот же заказ.
Модели TC51 | TC61 и TC52 | TC62 применяются для настройки инструмента непосредственно в рабочей зоне и могут дополнять или частично замещать функционал измерительной системы станка, если ранее контроль инструмента выполнялся вручную. Marposs и Blum предлагают собственные протоколы передачи сигнала, поэтому щупы этих производителей требуют отдельного приёмника — прямая замена «на тот же приёмник» с Renishaw невозможна.
Щуп для контроля инструмента в рабочей зоне станка — рассматривается как дополнение к измерительной системе, а не прямая замена щупа детали.
Подробный разбор различий между щупами разных производителей и логики выбора между ними приведён в статье Fanuc, Siemens, Renishaw: как выбрать измерительный щуп.
Критерии подбора замены
Перед покупкой аналога сверьте пять параметров, а не только внешний вид корпуса.
- Протокол связи с приёмником. Оптический канал Renishaw несовместим напрямую с радиоканалом или проводным протоколом других производителей — при смене бренда придётся менять и приёмник.
- Посадочное крепление. Диаметр хвостовика и способ фиксации в оправке должны совпадать со штатным гнездом станка либо потребуют переходник.
- Класс точности (одностороннее повторяющееся отклонение). Для чистовых операций отклонение в единицы микрометров критично, для черновой привязки — нет.
- Тип и доступность батареи. Часть моделей использует стандартные элементы питания, часть — фирменные аккумуляторные кассеты, которые сложнее найти в рознице.
- Совместимость с постпроцессором и макросами стойки. Циклы измерения, написанные под конкретный протокол, могут потребовать доработки при смене типа щупа.
Отдельно стоит проверить состояние стилуса — сменного наконечника щупа. Если он погнут или изношен, замена всего датчика может не понадобиться: смотрите статью о замене погнутого стилуса. Полезно также свериться со списком признаков неисправности самого щупа перед принятием решения о полной замене — они описаны в материале об ошибках и неисправностях Renishaw.
Сравнительная таблица
| Модель | Назначение | Тип связи | Прямая совместимость с приёмником OMP40-2 |
|---|---|---|---|
| Renishaw OMP40-2 | Измерение детали | Оптический ИК | Базовая модель |
| Renishaw RMP40 | Измерение детали | Радиоканал | Требует радиоприёмник, уточняйте по руководству станка |
| Renishaw OMP60 | Измерение детали, повышенная точность | Оптический ИК | Часто совместим, проверить крепление и оправку |
| Blum TC51 / TC61 | Контроль инструмента | Индукционный / оптический (по модификации) | Нет, отдельный приёмник |
| Blum TC52 / TC62 | Контроль инструмента | Индукционный / оптический (по модификации) | Нет, отдельный приёмник |
Типичные ошибки при подборе аналога
Первая и самая частая ошибка — покупка датчика без проверки совместимости приёмника. Оптический протокол и радиоканал не взаимозаменяемы, и без модернизации приёмного модуля новый щуп просто не будет виден стойке ЧПУ. Вторая ошибка — игнорирование класса точности: установка более грубого аналога на операции с жёсткими допусками приводит к браку, который проявляется не сразу, а после накопления отклонений.
Третья ошибка — закупка датчика без сопутствующей оснастки: стилуса нужного вылета, кассеты питания и инструмента для настройки. Отдельно стоит проверять комплект перед заказом — сокращает время наладки при смене модели набор инструментов для обслуживания, который включает всё необходимое для установки и калибровки нового щупа без обращения к сервисной документации по частям.

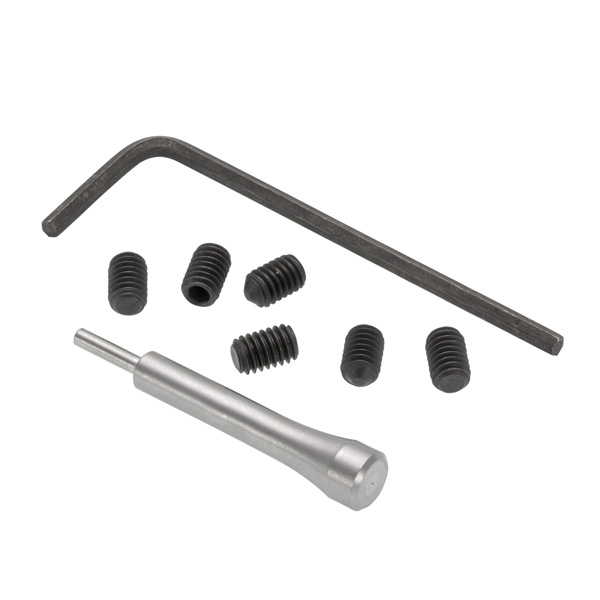

Комплект для установки, настройки и обслуживания щупа при переходе с OMP40-2 на совместимые модели линейки Renishaw.
Последняя типичная ошибка — экономия на проверке после установки. Любой аналог, даже официально совместимый, стоит откалибровать заново по эталонной сфере и сверить повторяемость с паспортными данными станка, прежде чем запускать серийную обработку.
FAQ: частые вопросы
Можно ли поставить RMP40 вместо OMP40-2 без доработки станка?
Нет, RMP40 работает по радиоканалу, а OMP40-2 — по оптическому, поэтому потребуется совместимый приёмник. Уточняйте по руководству станка, какой тип связи поддерживает установленная измерительная система.
Подходит ли щуп Blum TC51 как замена OMP40-2?
Нет, это разные по назначению устройства: TC51 контролирует инструмент, а OMP40-2 измеряет деталь. Прямая подмена одного другим не решает задачу привязки заготовки.
Нужно ли калибровать аналог после установки?
Да, даже официально совместимую модель следует откалибровать по эталонной сфере и сверить повторяемость с паспортными данными станка перед запуском серийной обработки.
Что делать, если оригинальный OMP40-2 недоступен на складе поставщиков?
Рассмотреть OMP60 или RMP40 из линейки Renishaw с проверкой посадочного крепления и типа приёмника, либо обратиться за подбором к специалистам, которые сверят совместимость по паспорту станка.
Как узнать, какой тип связи использует приёмник на моём станке?
Информация указана в паспорте измерительной системы или в документации на станок; при отсутствии данных стоит уточнить у сервисной службы или поставщика оборудования перед заказом аналога.
Заключение
Подбор аналога Renishaw OMP40-2 — это не поиск визуально похожего корпуса, а последовательная проверка протокола связи, посадочного места, класса точности и совместимости с уже написанными макросами станка. Ближайшие кандидаты на замену — модели той же линейки Renishaw, а переход на щупы других производителей почти всегда требует замены приёмника и пересмотра постпроцессора.
Если нет уверенности, какая модель подойдёт под конкретный станок и приёмник, обратитесь к специалистам ООО «Эффективное производство» — подберём совместимый датчик по паспорту станка и текущей комплектации измерительной системы.
