Ошибка Mitsubishi MR-J AL.37: ошибка параметров
Код AL.37 (Parameter error) появляется на сервоусилителях Mitsubishi серии MR-J сразу после включения питания или после изменения настроек. Он означает, что в памяти привода есть параметр с недопустимым значением или несовместимая комбинация параметров. Внешне это выглядит как отказ привода, хотя силовая часть чаще всего исправна. Ниже: что именно проверяет усилитель, как расшифровать подкоды, какие группы параметров смотреть в первую очередь и как отличить ошибку настроек от аппаратной неисправности. Точный смысл кода зависит от модели усилителя, версии прошивки и конфигурации станка, поэтому сверяйтесь с руководством по обслуживанию вашей серии.
- Что означает AL.37 и чем он опасен
- Подкоды AL.37 и вероятные причины
- Какие параметры проверять в первую очередь
- Смежные коды, которые путают с AL.37
- Порядок диагностики
- Замена усилителя и перенос параметров
- Заключение
Что означает AL.37 и чем он опасен
При включении сервоусилитель проверяет параметры: каждый ли лежит в допустимом диапазоне и не противоречат ли друг другу связанные значения. Если проверка не пройдена, привод не включает силовую часть и выдаёт AL.37. Двигатель при этом не получает питания, ось не удерживается приводом, а на станке с вертикальной осью это значит, что без тормоза узел может просесть. Поэтому перед работой с параметрами убедитесь, что вертикальные оси зафиксированы.
Отдельная особенность: AL.37 часто не сбрасывается кнопкой сброса, пока значение не исправлено. После правки параметров, требующих перезапуска, нужно выключить и снова включить питание усилителя. Какие параметры требуют перезапуска, указано в руководстве вашей серии.
Общую картину по линейке привода, расшифровку других кодов и особенности замены можно посмотреть в материале «Сервоусилители Mitsubishi MR-J: диагностика и замена» и в обзоре серии MR-J.
Подкоды AL.37 и вероятные причины
В усилителях MR-J4 код выводится с подкодом через точку, и он сразу сужает поиск. В более ранних сериях (например, MR-J2S и MR-J3) обычно показывается только AL.37 без подкода. Набор подкодов зависит от режима управления и версии прошивки, ниже приведены типовые значения для MR-J4.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.37 | Ошибка параметров без уточнения (ранние серии) | Параметр вне допустимого диапазона или несовместимая комбинация | Недавно изменённые параметры, параметры выбора режима и типа двигателя |
| AL.37.1 | Ошибка диапазона параметра | Значение вне допустимого предела: ручной ввод, опечатка, загрузка параметров от другой модели | Номер параметра, на который указывает сервисное ПО или ЧПУ, и его допустимый диапазон |
| AL.37.2 | Ошибка комбинации параметров | Каждое значение допустимо само по себе, но вместе они противоречат друг другу (режим управления, функции, тип обратной связи) | Связанные параметры из описания в руководстве, режим управления, конфигурация энкодера |
| AL.37.3 | Ошибка таблицы позиционирования | Некорректные данные в таблице точек (актуально для режима с таблицей точек) | Содержимое таблицы точек, значения перемещения, скорости, времени разгона |
Если усилитель работает под управлением ЧПУ по сети SSCNET, параметры привода обычно хранятся и передаются со стороны контроллера. В этом случае источник ошибки может быть не в самом усилителе, а в параметрах оси на стойке.
Какие параметры проверять в первую очередь
Параметры MR-J4 разбиты на группы с префиксами PA, PB, PC, PD, PE, PF и другие. Ошибка в любой из них может вызвать AL.37, но на практике причины распределяются неравномерно. Ниже порядок, в котором удобно искать, без привязки к номерам конкретных параметров, поскольку нумерация зависит от серии.
| Группа | За что отвечает | Типичная ситуация | Что проверить |
|---|---|---|---|
| PA (базовые) | Режим управления, выбор функций, регенеративный резистор, тип энкодера и двигателя | Параметры перенесены с усилителя другой мощности или другого режима | Режим управления, тип регенеративного резистора, соответствие двигателю |
| PB (усиления и фильтры) | Автонастройка, коэффициенты, фильтры | Значение введено вручную при настройке, взаимное противоречие функций подавления вибрации | Включённые одновременно режимы автонастройки и ручные коэффициенты |
| PC (расширенные) | Скорости, ограничения момента, аналоговые входы | Недопустимое значение после правки через сервисное ПО | Диапазоны значений в руководстве, последние изменённые строки |
| PD (входы и выходы) | Назначение дискретных входов и выходов | Один сигнал назначен на несколько клемм или назначены несовместимые функции | Дубли в назначении, функции, недоступные в текущем режиме |
| PE, PF и прочие | Расширенные настройки, специальные функции, линейные и прямые приводы | Функции включены, а условия для них не выполнены | Описание функции и обязательные сопутствующие параметры |
Хорошая практика для любых изменений — предварительная выгрузка полного набора параметров. Как это организовать на станке, описано в статье о резервном копировании параметров ЧПУ.
Смежные коды, которые путают с AL.37
AL.37 относится к группе ошибок конфигурации и памяти. По внешнему проявлению (усилитель не готов, ось не работает) к нему близки аппаратные отказы памяти и платы, а также проблемы с энкодером. Различать их важно: ошибка параметров лечится правкой настроек, а отказ памяти или платы требует ремонта или замены усилителя. Перечень ниже даёт ориентир для MR-J4; сверяйте его с документацией на свою серию.
| Код | Что означает | Вероятная причина | Что проверить в первую очередь |
|---|---|---|---|
| AL.15 | Ошибка памяти (EEP-ROM) | Сбой записи параметров, износ памяти, помеха при записи | Повторить включение; при повторении — вероятен отказ платы усилителя |
| AL.17 | Ошибка платы | Неисправность электроники усилителя | Состояние усилителя без двигателя и сигнальных кабелей, затем замена или ремонт |
| AL.19 | Ошибка памяти (Flash-ROM) | Сбой флеш-памяти | Повторное включение, затем замена усилителя |
| AL.1A | Несоответствие двигателя и усилителя | Подключён двигатель, не совместимый с данным усилителем | Шильдики двигателя и усилителя, тип энкодера |
| AL.16 / AL.20 | Сбой связи с энкодером | Кабель, разъём, неисправный энкодер | Целостность кабеля, разъёмы; см. разбор AL.16 и AL.20 |
| AL.E4 | Предупреждение о параметре | Значение параметра вне допустимого диапазона, привод продолжает работу | Указанный параметр; предупреждение предшествует ошибке и не отключает привод |
Вопросы батареи и абсолютной позиции разобраны отдельно: AL.25 и предупреждения AL.92–AL.9F. Если после правки параметров вместо AL.37 появляется ошибка по отклонению положения, смотрите AL.52.
Порядок диагностики
Идея простая: сначала исключить ошибку настроек, потом — повреждение хранимых данных, и только затем делать вывод об отказе платы. Силовая часть при AL.37 обычно ни при чём.
- Зафиксируйте код и подкод. Запишите AL.37 с подкодом, номер параметра, на который указывает сервисное ПО или ЧПУ, и состояние индикации усилителя.
- Вспомните, что менялось. Замена усилителя, двигателя или кабеля энкодера, загрузка резервной копии, ручная правка параметров, обновление ПО на стойке.
- Сверьте параметр с руководством. Проверьте значение по допустимому диапазону и связанные параметры, если подкод .2.
- Верните последнюю рабочую копию. Если она есть и относится именно к этой модели, загрузите её и перезапустите питание усилителя.
- Проверьте соответствие оборудования. Мощность усилителя, тип двигателя, тип энкодера и регенеративный резистор должны отвечать заданным параметрам.
- Повторите включение. Если ошибка воспроизводится сразу после включения без каких-либо изменений параметров, а значения корректны, подозрение падает на память или плату.
Как отличить ошибку настроек от отказа платы:
- Ошибка настроек стабильно указывает на один и тот же параметр, исчезает после его исправления и не зависит от температуры и вибрации.
- Отказ памяти или платы проявляется нестабильно, меняется от включения к включению, часто сопровождается AL.15, AL.17 или AL.19, а параметры выглядят корректными или «рассыпаются» после каждой записи.
- Отказ силовой части (IGBT, цепь DC) сопровождается другими кодами — перегрузкой по току или напряжением цепи, а не ошибкой параметров. Для сравнения см. AL.32 и AL.33.
Если у вас нет доступа к сервисному ПО или резервной копии, а станок простаивает, обратитесь за ремонтом промышленного оборудования до того, как будут перезаписаны остатки рабочих данных.
Замена усилителя и перенос параметров
Если AL.37 появился сразу после замены усилителя, в большинстве случаев причина в параметрах: новый привод поставляется с заводскими значениями, а станку нужны настройки конкретной оси. Перед установкой убедитесь, что серия, типоразмер и интерфейс управления (например, SSCNET III/H или аналоговый) совпадают с заменяемым усилителем, затем загрузите параметры именно этой оси и проверьте соответствие двигателя.
Когда отказ подтверждён диагностикой, усилитель удобнее подобрать по артикулу и серии. Для оси, работающей в составе многоосевой системы с общим преобразователем, смотрите решения MR-J4-CV и MR-J4-DU-RJ, для отдельных усилителей — линейку MR-J4 на 220 В.

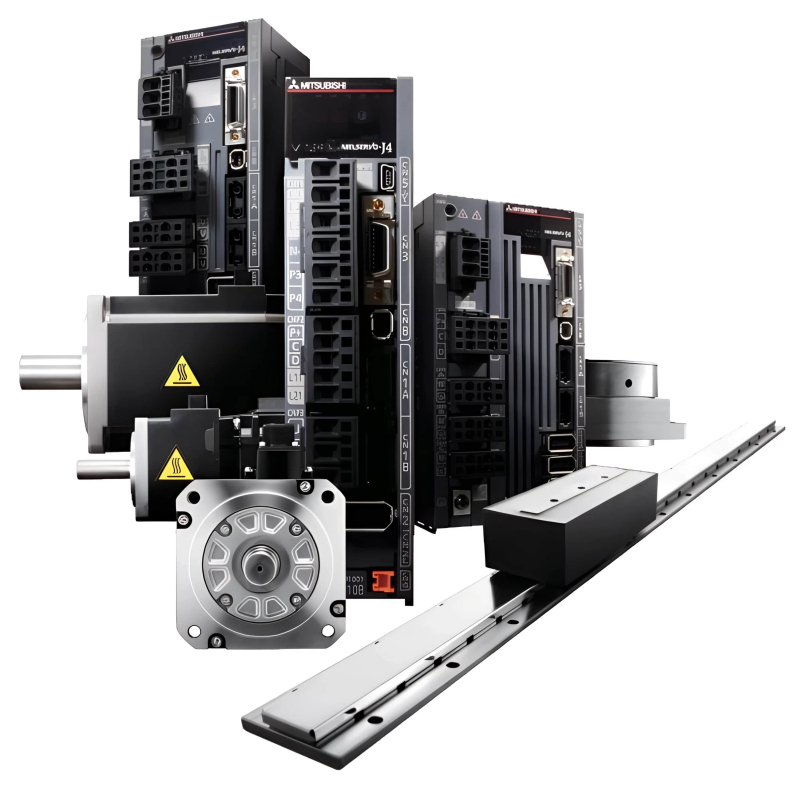

Сервоусилители серии MR-J4 для замены вышедших из строя приводов. Подбор по типоразмеру и параметрам оси.
Преобразователь и приводные блоки серии MR-J4 для многоосевых систем. Уточняйте совместимость с вашим станком по артикулам.
Весь ассортимент собран в разделе сервоприводы, а продукцию бренда можно посмотреть на странице Mitsubishi Electric.
FAQ: частые вопросы
Что означает ошибка AL.37 на Mitsubishi MR-J?
Это ошибка параметров: одно из значений вышло за допустимый диапазон либо несколько параметров противоречат друг другу. Подкод (в MR-J4 это .1, .2 или .3) показывает, где искать причину.
Можно ли сбросить AL.37 кнопкой сброса?
Как правило, нет, пока некорректный параметр не исправлен. После правки значения обычно требуется выключить и снова включить питание усилителя; уточняйте по руководству вашей серии.
Почему AL.37 появился после замены усилителя?
Новый усилитель содержит заводские параметры, которые не соответствуют настройкам вашей оси. Загрузите резервную копию параметров именно этой оси и проверьте соответствие двигателя и режима управления.
Как отличить ошибку параметров от отказа платы усилителя?
Ошибка параметров стабильно указывает на один и тот же параметр и уходит после его исправления. Отказ памяти или платы проявляется нестабильно и часто сопровождается кодами AL.15, AL.17 или AL.19.
Влияет ли AL.37 на силовую часть привода?
Нет, силовая часть при этом коде обычно исправна. Усилитель просто не включает питание двигателя, пока параметры не будут признаны корректными.
Заключение
AL.37 в большинстве случаев сообщает о проблеме в настройках, а не в силовой части: параметр вышел за диапазон или вошёл в конфликт с другим. Быстрее всего ошибка устраняется, если известен подкод, есть актуальная резервная копия и ясно, что именно менялось перед сбоем. Если параметры верны, а код повторяется или сопровождается AL.15, AL.17 или AL.19, вероятна неисправность памяти или платы усилителя.
Если нужно подобрать сервоусилитель Mitsubishi по артикулу, проверить параметры оси или согласовать замену, специалисты ООО «Эффективное производство» помогут определить причину и подобрать подходящее решение.
