СКБ ИС ЛИР-540: устройство цифровой индикации — назначение, характеристики, подбор
На старых токарных, фрезерных и шлифовальных станках без полноценной системы ЧПУ оператор ориентируется по шкалам маховиков и рискует потерять точность из-за люфтов передач. Устройство цифровой индикации (УЦИ) решает эту проблему: оно принимает сигналы от датчиков перемещения и выводит на дисплей реальную координату инструмента в миллиметрах или градусах. ЛИР-540 производства СКБ ИС — одна из моделей этой линейки, применяемая для модернизации станочного парка без замены системы управления. В статье разбираем принцип работы, характеристики, сравнение с соседними моделями и практику подбора.
- Что такое УЦИ и зачем оно нужно на станке
- Принцип работы ЛИР-540 и подключаемые датчики
- Технические характеристики ЛИР-540
- Сравнение ЛИР-540 с другими моделями линейки СКБ ИС
- Как выбрать УЦИ под конкретный станок
- Монтаж, подключение и настройка
- Типичные ошибки эксплуатации и обслуживание
- Заключение
Что такое УЦИ и зачем оно нужно на станке
Устройство цифровой индикации — это отдельный электронный блок, который считает импульсы от датчика линейного или углового перемещения и переводит их в понятное значение координаты на дисплее. В отличие от полноценной ЧПУ, УЦИ не управляет приводами и не отрабатывает управляющую программу — оно только измеряет и показывает. Это делает его недорогим и надёжным способом модернизации ручных станков: токарь или фрезеровщик видит фактическое положение стола или суппорта с точностью, задаваемой шаговым датчиком, а не шкалой маховика с её люфтами и износом.
Подробнее о принципе работы таких устройств и их месте среди прочих компонентов ЧПУ можно почитать в статье что такое УЦИ. Там же разобраны базовые термины, которые пригодятся при дальнейшем чтении.
УЦИ ЛИР-540 относится к линейке изделий СКБ ИС — российского производителя измерительных систем для станкостроения, чья продукция традиционно используется как при выпуске нового оборудования, так и при модернизации станков советского и постсоветского парка.
Принцип работы ЛИР-540 и подключаемые датчики
ЛИР-540 работает в связке с датчиками перемещения — линейными или угловыми преобразователями, выдающими импульсный сигнал по мере перемещения подвижного узла станка. Блок принимает сигналы, преобразует их в счётные импульсы и отображает накопленное перемещение на цифровом табло. Типовая связка на модернизируемых станках — оптические линейки или преобразователи серии ЛИР, устанавливаемые непосредственно на направляющие или ходовые винты.
Ключевые функциональные возможности такого устройства:
- отображение текущей координаты по одной или нескольким осям одновременно;
- обнуление отсчёта в произвольной точке — удобно при выставлении детали «в ноль»;
- переключение единиц измерения (миллиметры/дюймы) и режима отображения радиуса/диаметра для токарных применений;
- компенсация направления счёта при реверсе движения без потери точности.
Совместимость по типу входного сигнала и рабочему напряжению датчика — первое, что нужно проверить при подборе: устройство и преобразователь должны «понимать» друг друга по электрическому интерфейсу, иначе индикация будет давать сбои или вовсе не работать. Уточняйте соответствие по паспорту конкретного экземпляра ЛИР-540 и датчика, который планируется подключить.
Базовая модель линейки УЦИ СКБ ИС, применяемая для модернизации токарных и фрезерных станков с ручным управлением.
Технические характеристики ЛИР-540
ЛИР-540 относится к многокоординатным устройствам индикации, ориентированным на одновременное отображение нескольких осей — что востребовано на фрезерных станках и координатно-расточных установках, где нужно видеть положение сразу по X, Y и Z. Точные значения дискретности отсчёта, напряжения питания, типа интерфейса и диапазона рабочих температур зависят от конкретной модификации и указываются в паспорте изделия — уточняйте их по руководству на приобретаемый экземпляр.
| Параметр | Типовое значение для линейки ЛИР |
|---|---|
| Число индицируемых координат | от одной до нескольких, зависит от модели |
| Тип входного сигнала | импульсный от преобразователей линейных/угловых перемещений |
| Индикация | цифровой дисплей, обнуление и выбор единиц измерения |
| Применение | токарные, фрезерные, шлифовальные, координатно-расточные станки |
| Питание, интерфейс, дискретность | уточняйте по паспорту конкретной модификации |
Если для станка требуется не только индикация, но и полноценное позиционирование по программе, стоит рассматривать не УЦИ, а связку из датчиков СКБ ИС с системой ЧПУ — это отдельная задача модернизации, выходящая за рамки простого счётчика перемещений.
Сравнение ЛИР-540 с другими моделями линейки СКБ ИС
Линейка УЦИ СКБ ИС включает несколько моделей, различающихся числом координат и форм-фактором. Одно- и двухкоординатные версии (например, ЛИР-510, ЛИР-511) закрывают простые задачи — токарный станок с одной осью подачи или упрощённый контроль по двум координатам. Многокоординатные версии (ЛИР-515, ЛИР-525, ЛИР-535, ЛИР-540) применяются там, где нужно видеть положение сразу по нескольким осям — фрезерные станки, координатно-расточные, шлифовальные с несколькими подвижными узлами.
| Модель | Число координат | Типовое применение |
|---|---|---|
| ЛИР-510 / ЛИР-511 | одна координата | простой токарный станок, отдельный узел подачи |
| ЛИР-500 | базовая многокоординатная | токарные и фрезерные станки среднего класса |
| ЛИР-515 / ЛИР-525 / ЛИР-535 | несколько координат, разные модификации | фрезерные и шлифовальные станки |
| ЛИР-540 | многокоординатная | станки с несколькими одновременно контролируемыми осями |
Разница между моделями обычно сводится к числу поддерживаемых осей, набору сервисных функций (компенсация люфта, счёт по диаметру для токарных операций, работа с несколькими типами преобразователей) и форм-фактору корпуса под конкретное рабочее место. Выбор конкретной модели делают исходя из числа осей станка и типа уже установленных или планируемых датчиков.

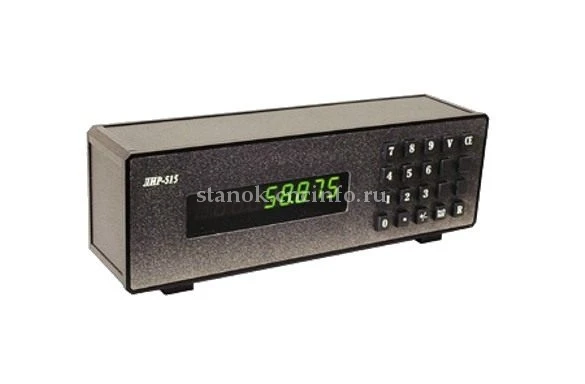

Многокоординатные модификации УЦИ, соседствующие с ЛИР-540 в линейке СКБ ИС, для фрезерных и шлифовальных станков.
Как выбрать УЦИ под конкретный станок
Подбор устройства цифровой индикации начинается не с самого блока, а с анализа задачи:
- Определите число осей, положение которых нужно контролировать — от этого зависит, нужна ли одно- или многокоординатная модель.
- Проверьте, какие датчики перемещения уже установлены на станке или планируются к установке, и убедитесь в электрической совместимости с выбранной УЦИ.
- Оцените требуемую точность отсчёта — она определяется не самим блоком индикации, а разрешающей способностью подключаемого датчика.
- Учтите условия эксплуатации: наличие СОЖ, вибрации, температурный режим в цехе — эти факторы влияют на выбор исполнения корпуса и степень защиты.
- Проверьте эргономику установки на конкретном рабочем месте станка — крепление, размер дисплея, читаемость с рабочей позиции оператора.
Для одноосевых задач, например контроля продольного перемещения суппорта токарного станка, часто достаточно моделей ЛИР-510 или ЛИР-511 — они проще и дешевле многокоординатных решений.
Компактное одноосевое УЦИ для задач, где не требуется многокоординатная индикация — например, контроль одной подачи станка.

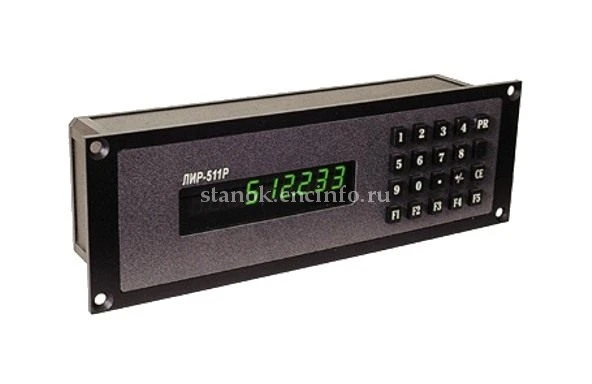

Альтернативная одноосевая модель линейки, применяемая при аналогичных задачах контроля единичного перемещения.
Монтаж, подключение и настройка
Монтаж УЦИ включает механическую установку корпуса на рабочем месте станка (в зоне видимости оператора, без помех для обслуживания и смены инструмента) и электрическое подключение к датчикам перемещения. При подключении важно соблюдать полярность сигнальных линий и экранировку кабеля — импульсный сигнал датчика чувствителен к наводкам от силовых цепей станка, особенно рядом с приводами и преобразователями частоты.
После подключения выполняется базовая настройка:
- выбор коэффициента пересчёта импульсов в единицы длины — в соответствии с ценой деления подключённого датчика;
- проверка направления счёта на соответствие реальному перемещению узла станка;
- обнуление отсчёта в контрольной точке и проверка повторяемости показаний при возврате в эту точку.
Для станков, где помимо оси линейного перемещения контролируется поворотный стол или шпиндель, дополнительно проверяют совместимость с угловыми датчиками — принцип работы таких преобразователей и их отличие от линейных разобраны в статье про энкодеры и их разновидности.
Типичные ошибки эксплуатации и обслуживание
На практике проблемы с работой УЦИ реже связаны с самим блоком индикации и чаще — с датчиком или проводкой к нему. Наиболее частые причины сбоев:
- загрязнение оптической линейки или шкалы датчика стружкой и СОЖ — приводит к пропуску импульсов и «уходу» показаний от реальной координаты;
- повреждение или пережим кабеля датчика при обслуживании станка — вызывает нестабильную индикацию или обрыв счёта;
- механический люфт в креплении датчика к направляющей — искажает показания независимо от исправности электроники;
- неверно выбранный коэффициент пересчёта при настройке — визуально всё работает, но координата не соответствует реальному перемещению.
Регулярное обслуживание сводится к периодической очистке зоны установки датчика, визуальному контролю целостности кабельных соединений и проверке повторяемости отсчёта по контрольным точкам в рамках планового ТО станка. Если индикация «плывёт» несмотря на исправный датчик, стоит проверить и сам блок ЛИР-540 — в отдельных случаях причиной становится деградация электроники платы приёма сигнала.
FAQ: частые вопросы
Чем УЦИ отличается от полноценной системы ЧПУ?
УЦИ только измеряет и отображает координату по сигналам датчика, не управляя приводами станка. ЧПУ отрабатывает управляющую программу и само перемещает узлы станка по заданным координатам.
Можно ли подключить к ЛИР-540 датчик другого производителя?
Технически возможно при совпадении типа выходного сигнала и рабочего напряжения, но совместимость нужно проверять по паспорту конкретных изделий. Для гарантированной работы рекомендуется использовать датчики, рекомендованные производителем УЦИ.
Сколько осей поддерживает ЛИР-540?
Модель относится к многокоординатным устройствам линейки СКБ ИС и рассчитана на одновременный контроль нескольких осей станка. Точное число координат уточняйте по паспорту конкретной модификации.
Почему показания УЦИ не совпадают с реальным перемещением стола?
Чаще всего причина в загрязнении шкалы датчика, люфте в его креплении или неверно заданном коэффициенте пересчёта импульсов при настройке. Реже проблема связана с самим блоком индикации.
Нужно ли останавливать станок для установки УЦИ?
Да, монтаж корпуса индикации и прокладка кабелей к датчикам перемещения выполняются при выключенном и обездвиженном станке из соображений безопасности и точности установки.
Заключение
Устройство цифровой индикации ЛИР-540 — это практичное решение для станков, где не требуется полноценная система ЧПУ, но важен точный и наглядный контроль положения по нескольким осям. Правильный подбор модели линейки СКБ ИС и совместимого датчика перемещения снимает большинство вопросов на этапе эксплуатации, а основные сбои чаще связаны с механикой и кабельными соединениями, а не с самим блоком индикации.
Если нужно подобрать УЦИ под конкретный станок, определить совместимость с уже установленными датчиками или диагностировать причину нестабильных показаний, обратитесь к специалистам ООО «Эффективное производство» — поможем с выбором и поставкой оригинальных компонентов СКБ ИС.
